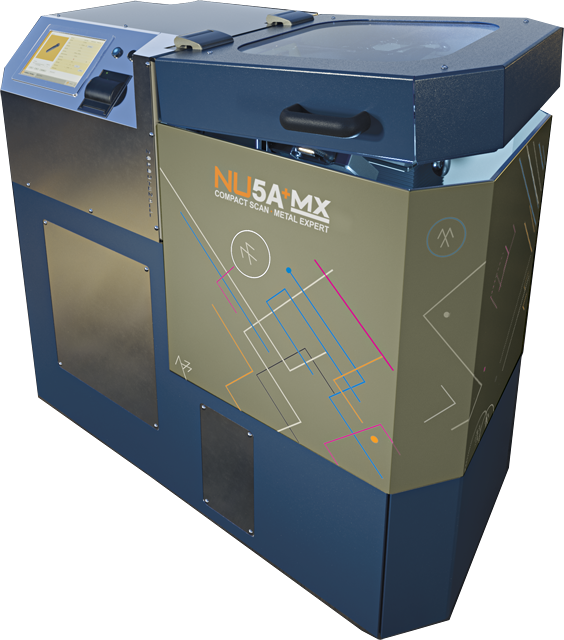

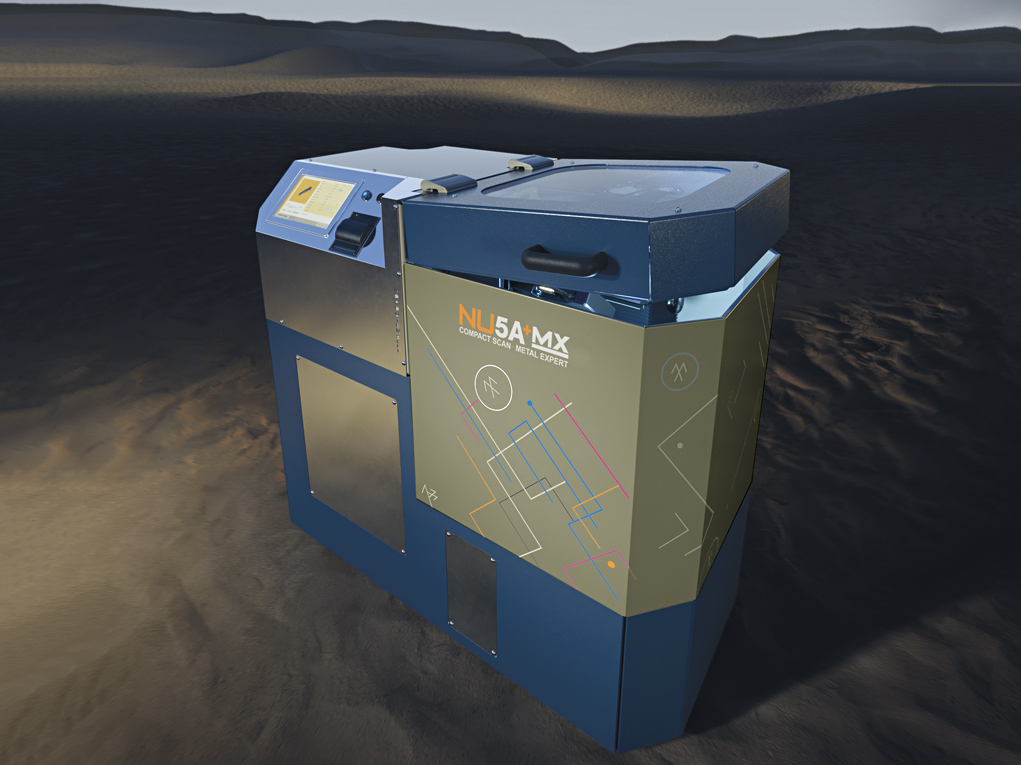

NU5A+MX Compact Scan – Metal Expert

RIAFFILATURA AUTOMATICA DI UTENSILI PER LA LAVORAZIONE DEI METALLI

AFFILATURA PIÙ INTELLIGENTE DEGLI UTENSILI PER LAVORAZIONI DEI METALLI CON L’AGGIORNAMENTO MX

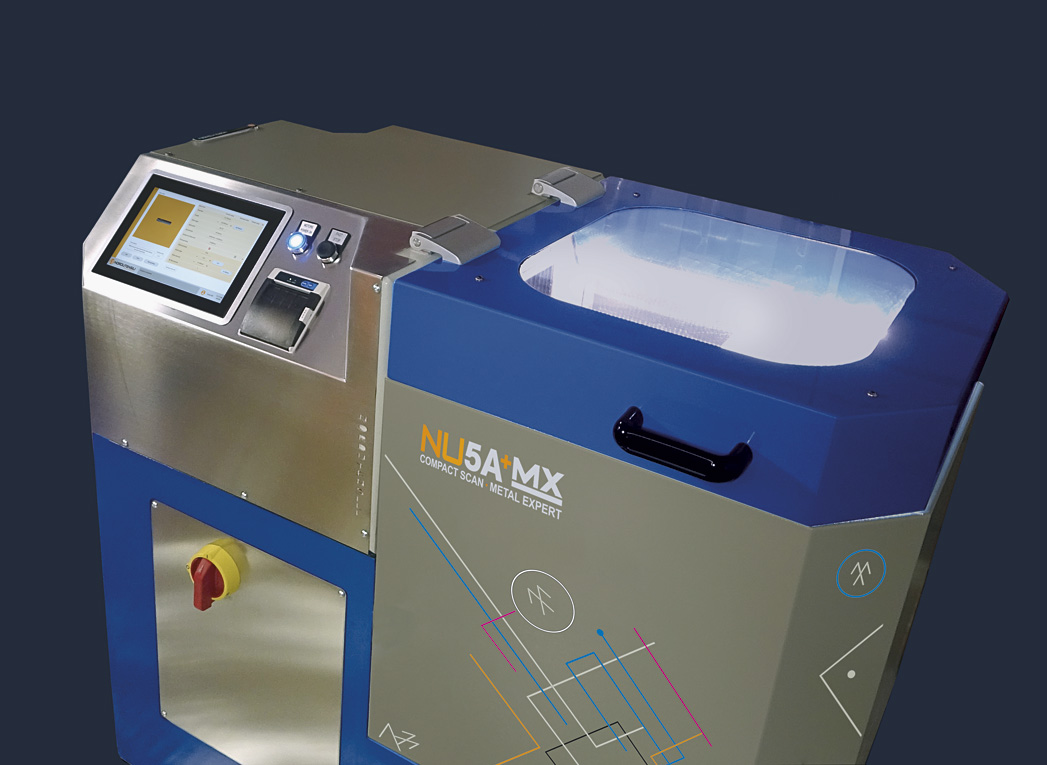

Uno sguardo al mercato e un solido reparto R&D hanno portato all’aggiornamento MX, l’evoluzione dell’affilatura in ambito meccanico. La NU5A+MX è una macchina rinnovata nella precisione e versatilità con miglioramenti al software e alla meccanica, senza perdere la compattezza e la facilità d’uso che l’hanno sempre contraddistinta.

I 3 ASPETTI CHIAVE DELLA MACCHINA AFFILATRICE NU5A+MX

1. ECCELLENZA NEGLI UTENSILI PER LE LAVORAZIONI METALLICHE

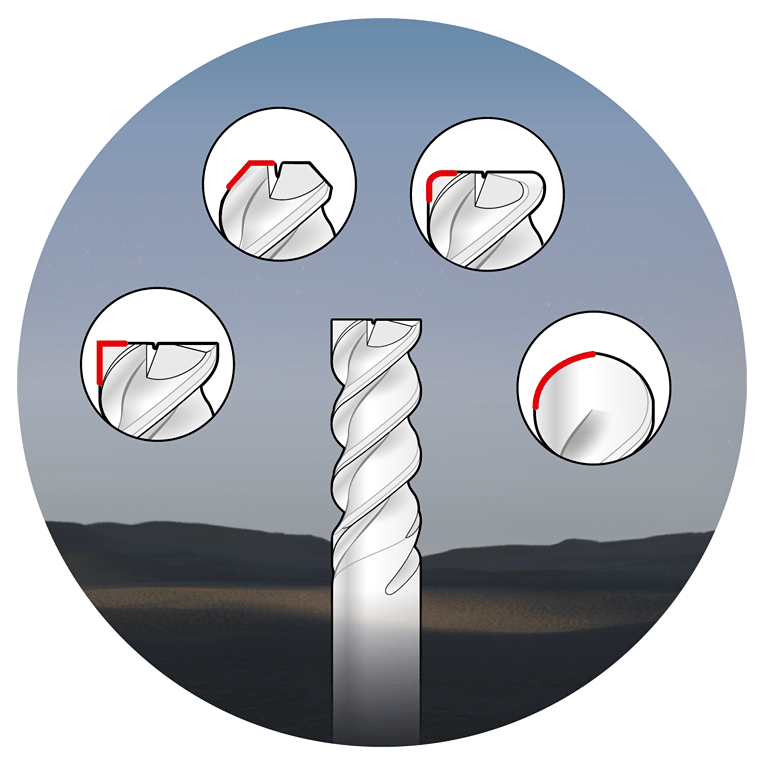

Esegue lavorazioni avanzate ad alta precisione, tra cui smussi e raggi in testa, K-land ed eliche a passo variabile, garantendo prestazioni eccellenti per frese da taglio per metalli ad alta precisione.

2. MINIMO SFORZO, EXTRA VERSATILITÀ

Il software genera automaticamente i programmi di affilatura sulla base dei dati acquisiti tramite scansione laser, assicurando lavorazioni accurate, prevenzione delle collisioni e compensazione in tempo reale dell’usura delle mole.

3. SOLUZIONE DI RIAFFILATURA SU MISURA

Supporto nativo per utensili da 3 a 28 mm, fino a 7 taglienti, completamente automatico, senza necessità di inserimento manuale delle specifiche da parte dell’operatore e con tracciabilità completa di tutti i processi eseguiti.

Controllo assi

Proprietario con processore MIPS32® M4K® Core 7 assi controllabili contemporaneamente

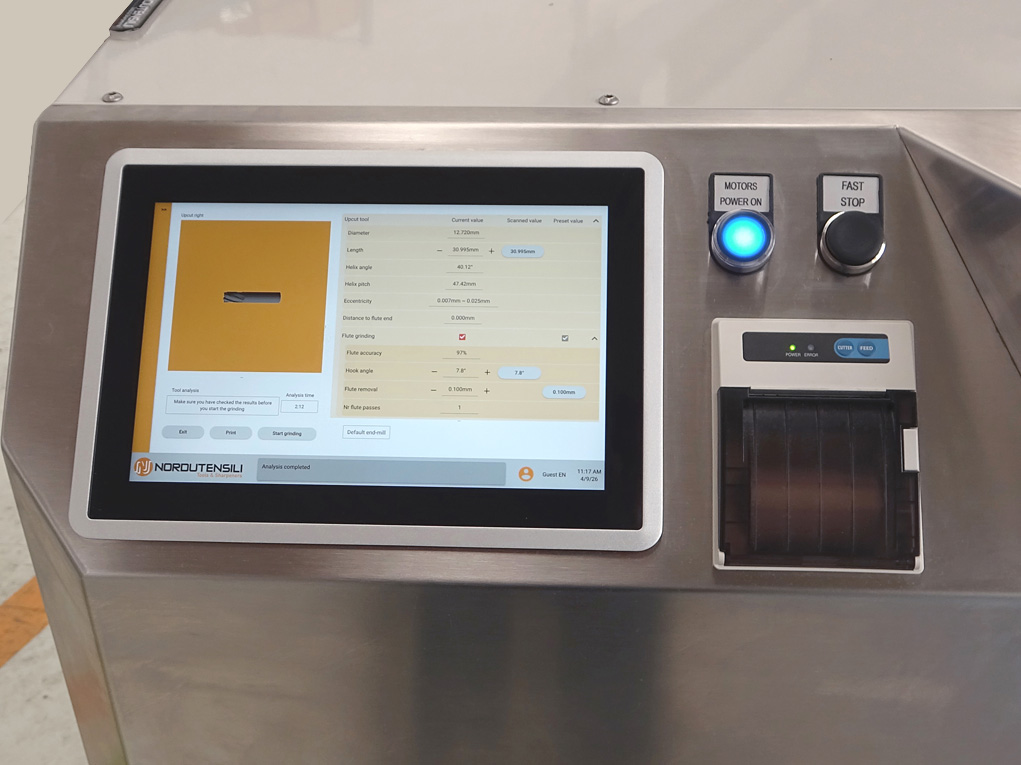

Interfaccia operatore

Touch screen

Dimensione diagonale – 10,1” • Risoluzione: 1280×800

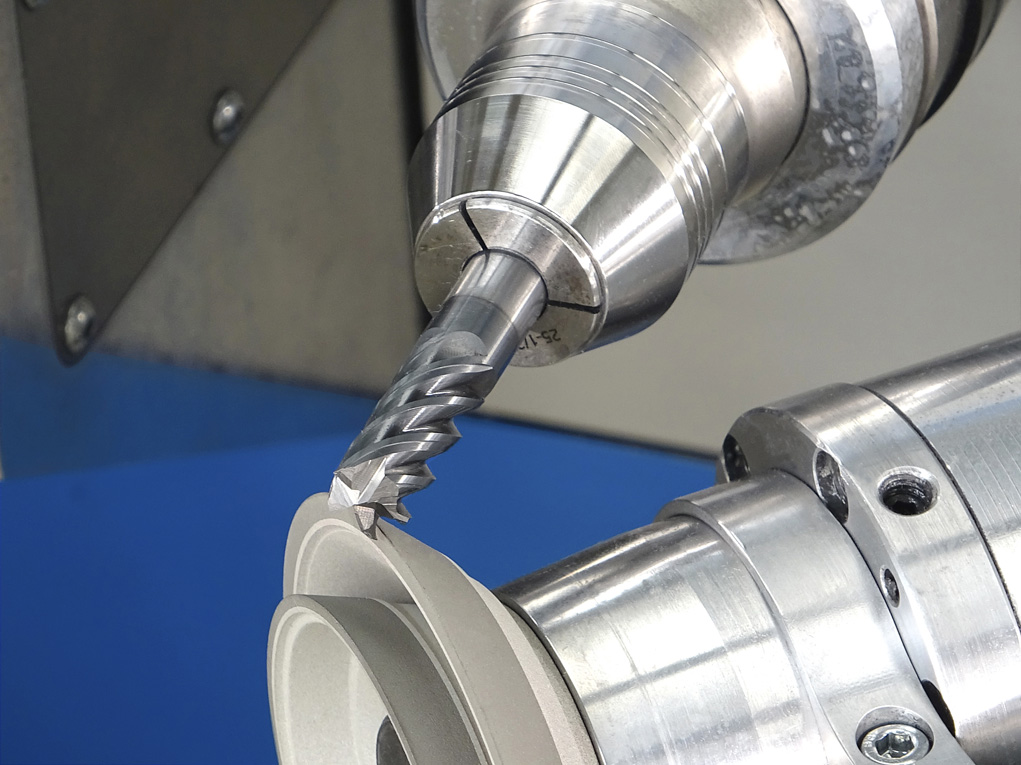

Testa di affilatura

Motore BLDC

Velocità: fino a 6500 rpm • Potenza nominale: 630W

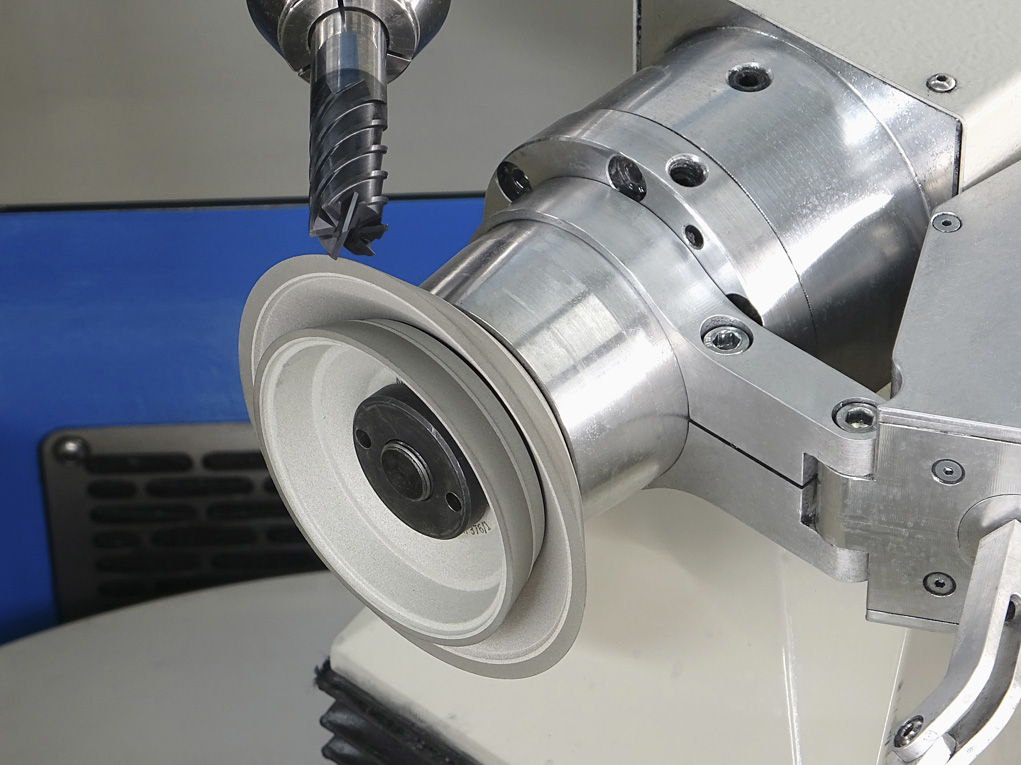

Supporto per 2 mole (diametri 100 mm e 75 mm)

Assi controllati

X – Traslazione fresa assiale – Risoluzione: 0,001mm • V Max: 4m/min

Y – Traslazione fresa laterale – Risoluzione: 0,001mm • V Max: 4m/min

Z – Altezza mola – Risoluzione: 0,001mm • V Max: 4m/min

A – Rotazione fresa – Risoluzione: 0,0007°

C – Rotazione angolo mola – Risoluzione: 0,001°

B1 – Posizionamento laser – Risoluzione: 0,0007°

Sistema di analisi

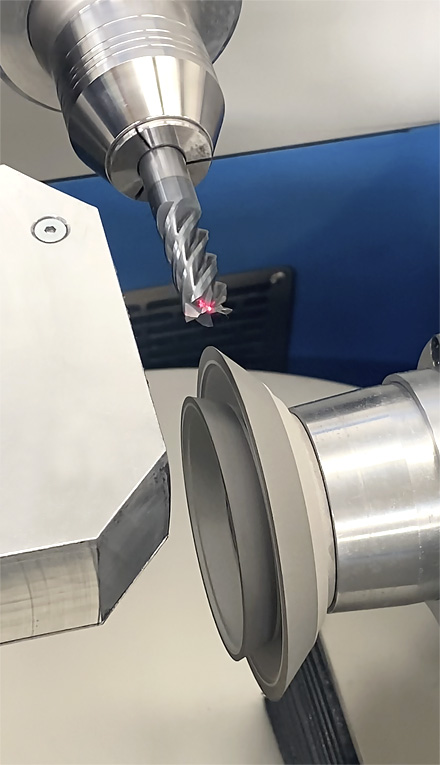

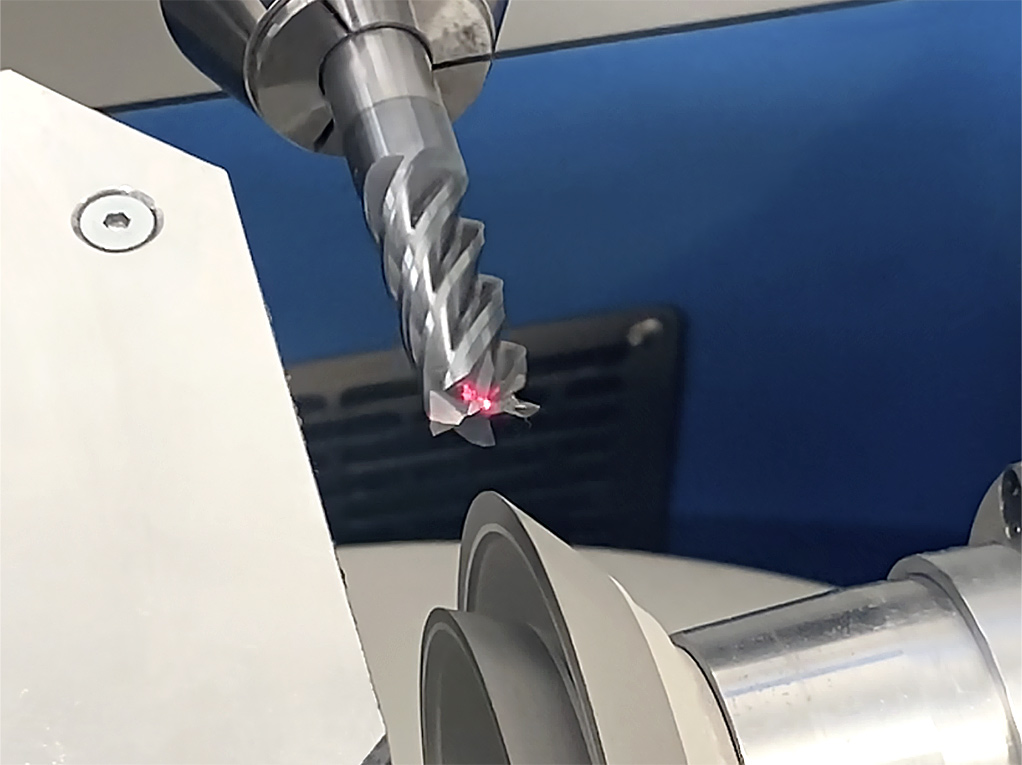

Sensore laser classe II a triangolazione

Hardware: Pc industriale – proc. Intel®Core ™ i5

Precisione angolare: 0,03°

Precisione radiale: 0.6μm

Funzioni analisi

Analisi automatica della geometria della fresa:

• Angolo elica
• Angolo mordente
• Angolo spoglia
• Angoli di testa

Analisi della geometria e dell’usura mole

Frese supportate

Diametro tra 3mm e 28mm

Interfacce

Ethernet TCP/IP – WiFi

Dimensioni

1200X700X950mm

Peso

660 kg

Lubrificazione

Lubrorefrigerazione minimale

Portata: 0.5 – 3 ml/min

Serbatoio: 2l

Ugello motorizzato

Aspirazione

Aspiratore centrifugo con filtro, 300m3/h

MATERIALI E DIMENSIONI:

Carburo di tungsteno e HSS Diametro tra 3 a 28mm (diametro codolo fino a 25mm/1”) Lunghezza di taglio fino a 150mm

GEOMETRIE:

Da 1 a 7 taglienti Angolo di elica fino a 45° Angoli di elica differenziati

Il software riconosce eventuali taglienti scheggiati.
La preparazione del programma di affilatura è completamente automatica. Il sistema di anticollisione integrato impedisce qualsiasi danno.
Dimensioni delle boccole su richiesta.
